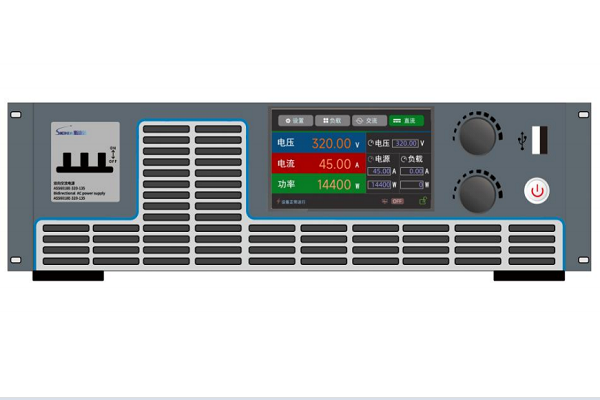

雙向交流電源是一種能夠在兩個方向上傳輸電能的電源設備，既可以將外部電源的電能轉換為適合負載使用的交流電，也可以將負載端的電能反饋回電網，其工作原理涉及到多個關鍵的電路環節和控制技術。
雙向交流電源通?；陔娏﹄娮幼儞Q技術實現。在從電網到負載的正向供電模式下，首先通過整流電路將輸入的交流電轉換為直流電。整流電路一般由二極管或晶閘管等元件組成，它能夠?qū)⒔涣麟姷恼摪胫苓M行整理，輸出一個較為平滑的直流電壓。接下來，直流電壓進入逆變電路，逆變電路是雙向交流電源的核心部分之一，它通過控制功率開關器件(如絕緣柵雙極型晶體管IGBT)的導通和關斷，將直流電轉換為頻率和幅值可控的交流電，以滿足負載的需求。這個過程中，需要精確的控制算法來調節輸出交流電的頻率、相位和幅值，常用的控制方法有脈寬調制(PWM)技術等，通過改變PWM波的占空比來控制輸出電壓的大小。
而在從負載到電網的反向饋電模式下，工作過程則大致相反。當負載端有多余的電能需要反饋回電網時，首先將負載側的交流電通過逆變電路轉換為直流電，此時逆變電路工作在整流狀態，將交流電整流為直流。然后，通過直流 - 直流變換電路對直流電壓進行調整和穩定，使其滿足電網側的接入要求。最后，再通過并網逆變電路將直流電轉換為與電網電壓同頻、同相、同幅值的交流電，并入電網。在整個雙向能量傳輸過程中，還需要有完善的檢測和保護電路，實時監測電源的電壓、電流、頻率等參數，當出現異常情況時及時采取保護措施，以確保設備和人員的安全，同時保證電源的穩定可靠運行。
