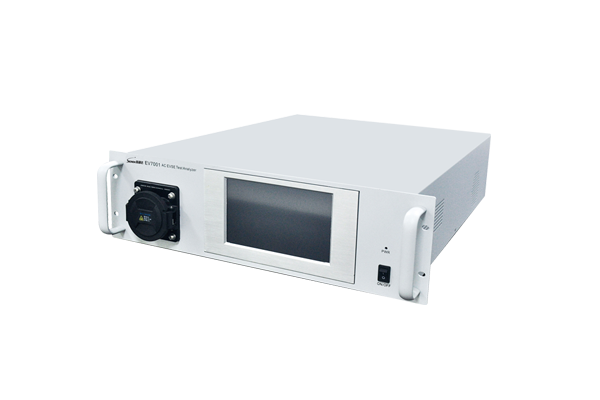

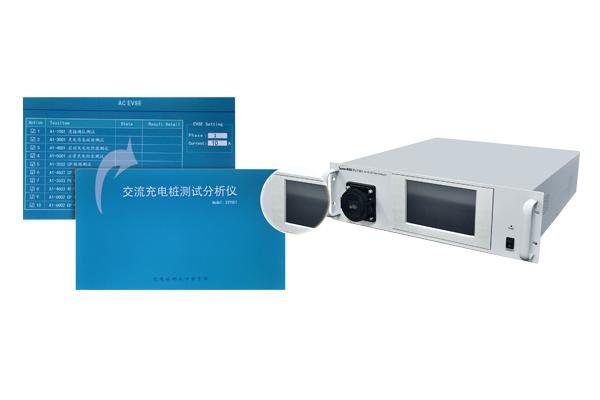

交流充電樁模擬分析儀-EV7001，專用于模擬充電過程和各種故障的測試儀器。內部集成控制引導線路模塊，充電異常模擬模塊，時序量測模塊，通訊控制模塊，觸屏顯示模塊等。
本產品可應用于交流充電樁產品的在線調試、生產線檢測、現場檢測等。
01.便攜式設計：便攜式提手設計，方便取放與運輸，適合多種場景測試應用
02.高清觸摸屏設計：客戶觸控按鍵控制，提升用戶體驗多模式設計
03.擴展負載接口：可以根據實際測試需要，外接負載，測試充電樁帶載特性
04.新國標標準設計：控制導引線路符合《GB/T 18487.1-2015
05.電動汽車傳導充電系統第1部分：通用要求》中控制導引電路原理規定。車輛插座符合《GB/T 20234.2-2015 電動汽車傳
06.導充電用連接裝置 第2部分：交流充電接口》規定
07.異常故障模擬：可硬件模擬CP中斷、CP接地、PE斷針等硬件故障測試

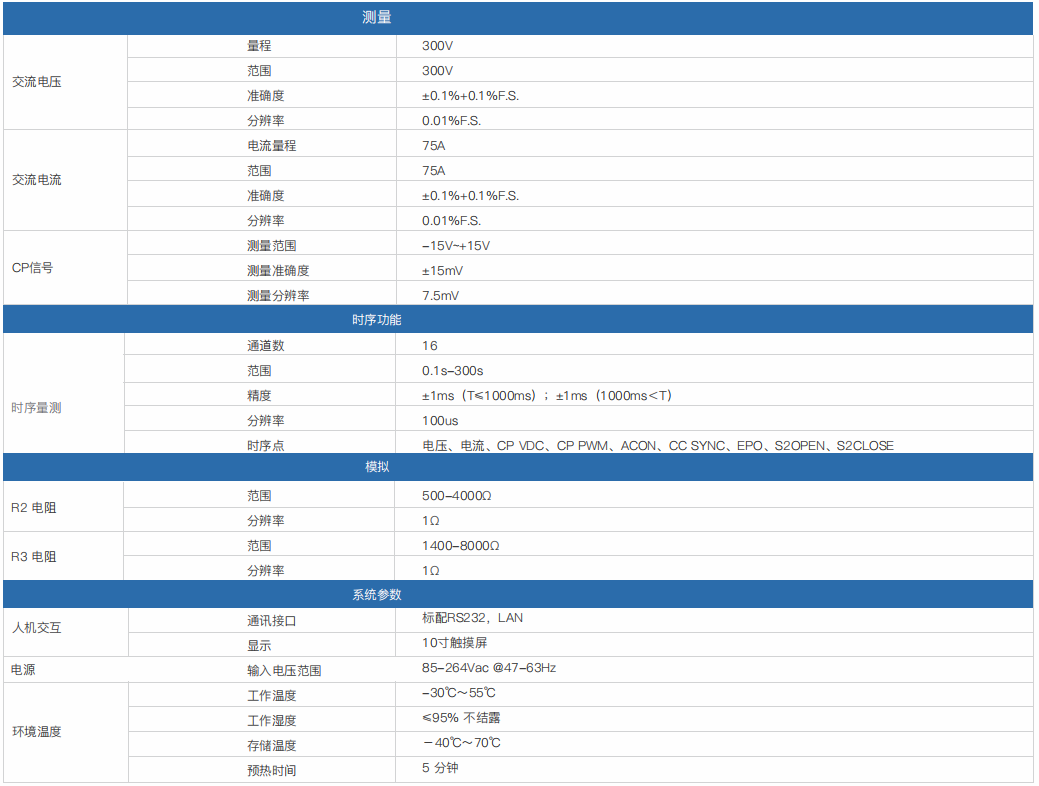

08.精密量測：高精度量測電壓電流參數、CP參數
09.豐富擴展接口：PWM信號，同步信號，PE等信號連接端子，可以外接示波器等檢測設備，監控測試過程中實際充電樁狀態
10.支持多種遠程控制：支持GPIB、RS232、LAN等通訊接口，可遠程操作控制
參考規范
(1)GB/T 18487.1-2015電動汽車傳導充電系統 第一部分：通用要求
(2)GB/T 34657.1-2017 電動汽車傳導充電互操作性測試規范 第一部分：供電設備
(3)GB/T 20234.1-2015電動汽車傳導充電用連接裝置 第1部分：通用要求
(4)GB/T 20234.2-2015電動汽車傳導充電用連接裝置 第2部分：交流充電接口
(5)NB/T 33001-2018電動汽車非車載傳導式充電機技術條件
(6)NB∕T 33008.2-2018 電動汽車充電設備檢驗試驗規范 第2部分：交流充電樁
(7)IEC 61851-1：2010 第11章 電動車輛傳導充電系統第一部分：一般要求
